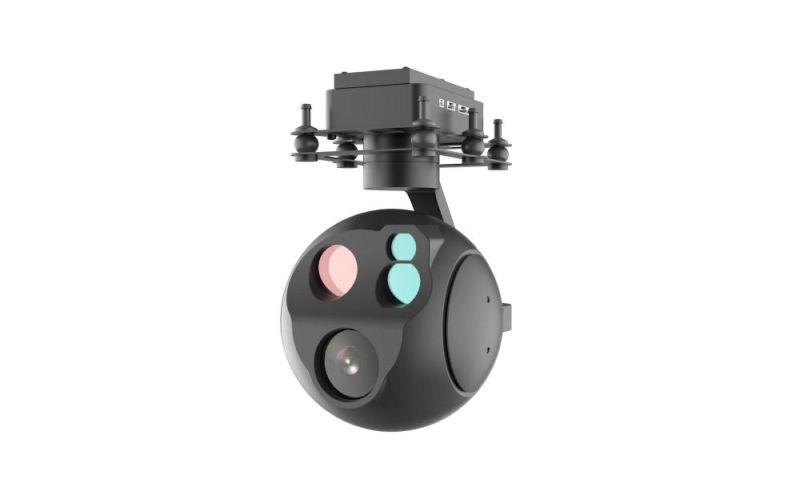

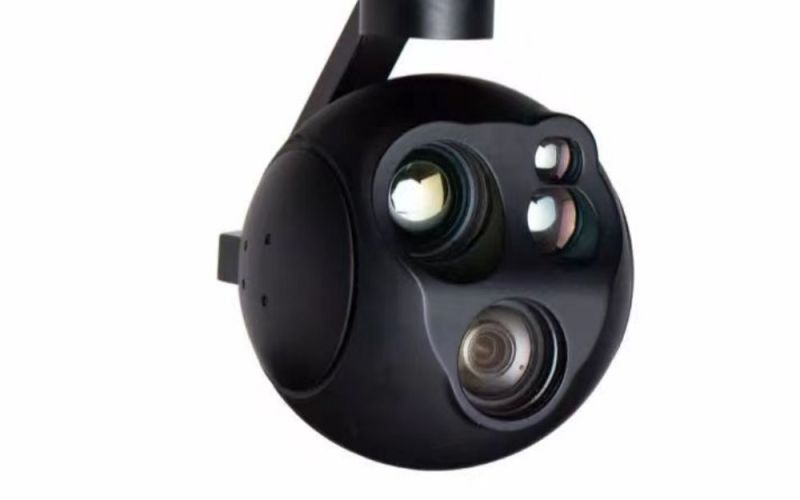

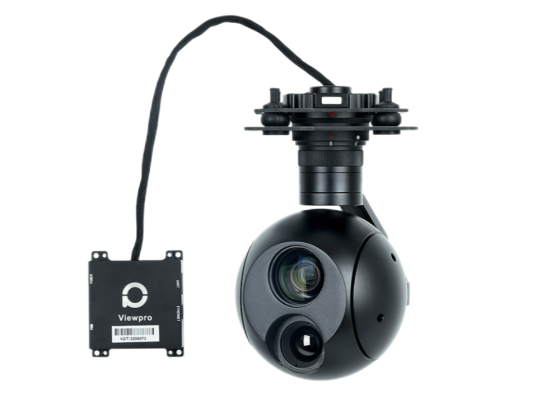

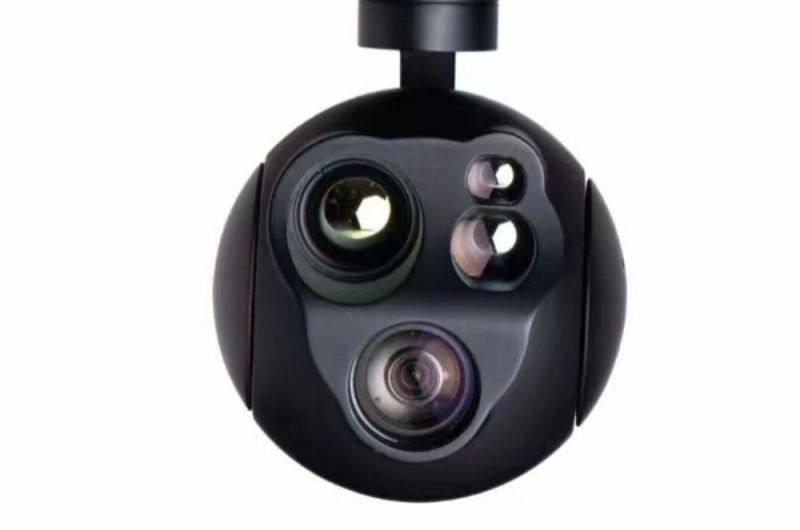

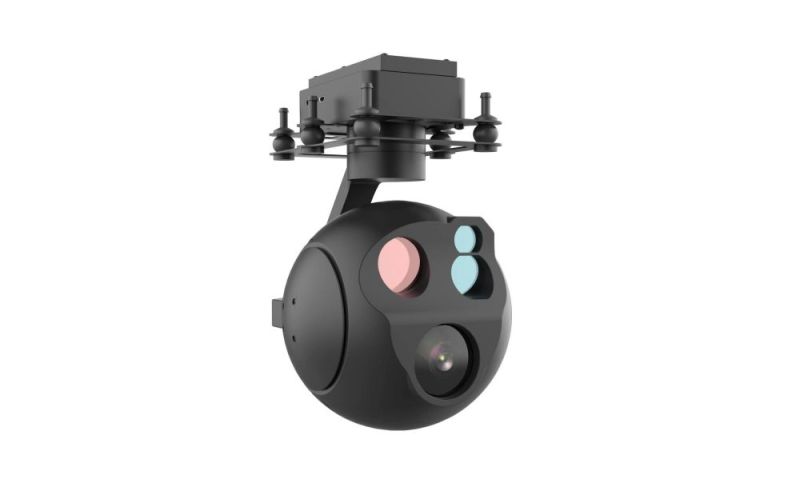

Pod de cardán de cardán de 3 ejes 30X
1. El Gimbal Pod de 3 ejes 30X tiene un láser infrarrojo de alta precisión para lograr una medición precisa de la distancia de la cámara del cardán.
2. El Gimbal Pod de 3 ejes 30X puede controlar de forma remota la cámara PTZ a través de la estación terrestre o el dispositivo móvil.
3. El Gimbal Pod de 3 ejes 30X tiene múltiples modos de funcionamiento y se puede utilizar en diferentes escenarios, incluidos búsqueda y rescate, vigilancia y reconocimiento.
- información
Introducción de Gimbal Pod Gimbal de 3 ejes 30X:
El UAV PTZ con alcance láser infrarrojo integra una cámara de luz visible Full HD 1080P con zoom óptico de 30x, una cámara infrarroja de alta resolución de 640 × 512, un telémetro láser de 1600 m y un marco de plataforma de precisión de alta estabilidad de tres ejes, que cambia sin problemas entre el día y la noche. trabajo, proporciona soporte de capacidad profesional y confiable para que los UAV de nivel industrial completen tareas como inspección, seguridad y búsqueda y rescate. Las imágenes se pueden recopilar a distancia. El cardán de 3 ejes con rango láser es un dispositivo utilizado para fotografía y videografía, también conocido como cardán. Consta de tres ejes: eje de paso, eje de rodillo y eje de guiñada. Estos ejes del UAV PTZ con alcance láser infrarrojo se pueden mover libremente para obtener fotografías y videos fluidos. 30X representa el aumento focal máximo del cardán de 3 ejes con rango láser y se refiere al aumento del zoom óptico de la cámara. El rango láser de 3 ejes El cardán se puede montar en un dron, barco, vehículo u otra plataforma para fotografía y videografía estable.
Ventajas y características del Gimbal Pod Gimbal de 3 ejes 30X:
• Una mirada a la distancia y una visión del objetivo:
El UAV PTZ con alcance láser infrarrojo utiliza una excelente cámara de luz visible de 30x, la imagen es estable y clara, como si estuviera al alcance de la mano;
• No hay nada que esconder en la noche oscura y la temperatura es sensible:
Alcance láser Cardán de 3 ejes Imagen térmica infrarroja profesional de alta sensibilidad, el objetivo es sutil y detectable por la noche, y la detección de temperatura es intuitiva y precisa.
• Seguimiento integral de objetivos, estable y confiable:
Láser con alcance de tres ejes y cardán de 3 ejes Excelente plataforma de estabilización inercial de alta precisión, 360° continuo sin obstáculos, luz visible y seguimiento de objetivos infrarrojos de doble canal;
• Adaptabilidad ambiental de grado militar:
Los componentes de aleación militar, los dispositivos de grado industrial y el cardán de tres ejes con alcance láser son adecuados para diversos entornos de aplicaciones industriales hostiles.
• Tamaño pequeño, peso ligero y función potente:
Diseño preciso de integración óptico-mecánica-eléctrica, más pequeño, más ligero y más potente en el mismo nivel de productos;
• Abundantes interfaces y fuerte compatibilidad:
La comunicación del módulo cardán de tres ejes y tres ejes con rango láser admite RS422, RS232, PWM, S.BUS y el video admite HDMI, SDI, red 422 síncrona.
Principales parámetros técnicos del UAV PTZ con alcance láser infrarrojo:
METROmodelo | PT130t |
Cámara infrarroja | |
tipo de detector | plano focal no refrigerado |
Resolución del detector | 640×512 |
longitud focal de la lente | 25 mm (35 mm opcional) |
Campo de visión | 17,5°×14° (±5%) |
color falso | 8 tipos |
zoom digital | x2, x4, x8 |
Rango de temperatura | -20°C～150°C (versión de medición de temperatura) |
Precisión de la medición de temperatura | ±2K o 2% (versión de medición de temperatura) |
almacenamiento de imágenes | formato JPG |
almacenamiento de vídeo | formato AVI |
cámara de luz visible | |
resolución | 1920×1080 |
longitud focal de la lente | 4,3 mm ~ 129 mm |
Campo de visión horizontal | 63,7°～2,3° |
Zoom óptico | Enfoque automático 30 veces |
almacenamiento de imágenes | formato JPG |
almacenamiento de vídeo | formato AVI |
Localizador Laser | |
longitud de onda | 905Nuevo Méjico |
Distancia de medición | 50m ~1600metro |
precisión de la medición | ≤5m |
frecuencia | ≥1Hz |
plataforma servo | |
ángulo de azimut | 360°×n |
Ángulo de paso | -120°~+90° |
esquina enrollable | -60°~+60° |
Parámetros del sistema | |
seguimiento de imágenes | Seguimiento automático de objetivos seleccionados |
tensión de alimentación | CC +20 V ~ +36 V |
fuerza | Consumo de energía estable: ≤20W |
peso | ≤1.05Kg |
volumen | ≤131mm×155 mm × 208 mm |
Iinterfaz | |
interfaz de control | RS422/RS232/PWM/S.BUS |
interfaz de vídeo | HDMI/SDI/red síncrona 422/100M |
interfaz de almacenamiento | Mini tarjeta SD/32G |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -20°C～+55°C (-40°C opcional) |
temperatura de almacenamiento | -40℃～+60℃ |
grado de protección | volable bajo lluvia ligera |
Aplicaciones de productos del módulo de cardán de 3 ejes y tres ejes con alcance láser:
1. Nuestro cardán de 3 ejes con rango láser puede usarse ampliamente en efectos de aviación.
2. Este módulo de cardán de 3 ejes y tres ejes con alcance láser se puede utilizar para el monitoreo de seguridad de drones.
3. Nuestro UAV PTZ con alcance láser infrarrojo puede proporcionar imágenes y materiales de video de alta calidad para el trabajo de fotógrafos aéreos, productores de cine, periodistas y otros profesionales.
4. Este cardán de 3 ejes con alcance láser se puede utilizar para misiones de fotografía aérea con drones.
5. Este UAV PTZ con alcance láser infrarrojo puede proporcionar imágenes más estables y claras, así como un ángulo de disparo más amplio.
Dimensiones mecánicas e interfaz de instalación del Gimbal Pod de 3 ejes 30X:
